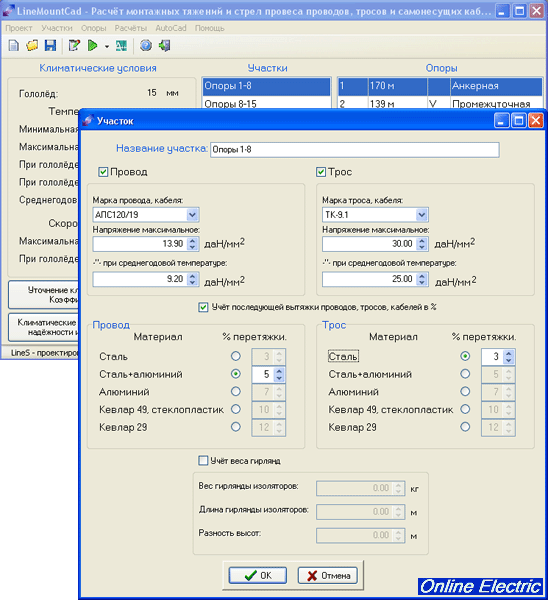

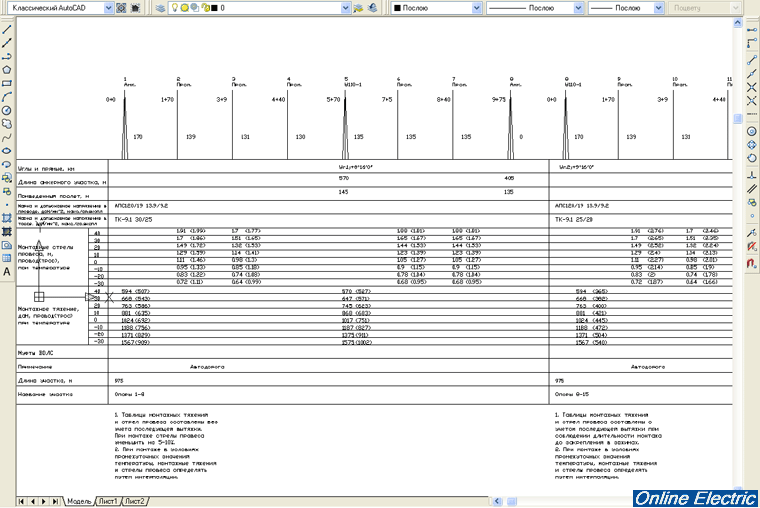

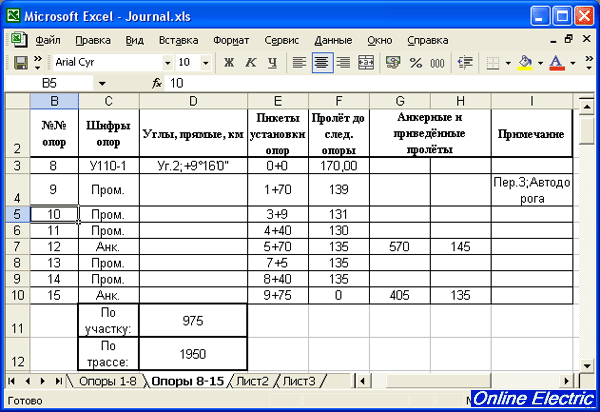

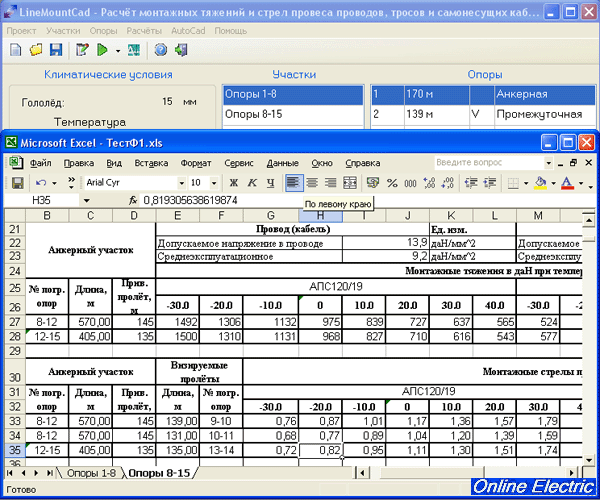

Расчёт монтажных тяжений и стрел провеса проводов, тросов и самонесущих кабелей линий связи и электропередачиПрограмма LineMount предназначена для расчёта монтажных тяжений и стрел провеса проводов, тросов и самонесущих кабелей воздушных линий электропередачи напряжением 0.4, 6, 10, 35, 110, 220, 500...кВ и линий связи. Внимание. В случае подвески ВОЛС на существующей ВЛ (ВОЛС ВЛ) первой расчётной программой, при правильно выбранном кабеле, будет программа LineMount (LineMountCad). При этом в расчёте учитывается существующий провод ВЛ и подвешиваемый кабель, ОКСН или ОГКТ. Полностью поведение провода, троса, самонесущего кабеля оценивается программой LineMech (LineMechCad), в которой, кроме прикидочных монтажных режимов, представлены нагрузочные режимы (наибольшие нагрузки, низшие температуры), режимы, необходимые для других расчётов, в том числе для определения габаритного пролёта. В основу расчёта заложен метод допускаемых напряжений. Ядро программы - полный механический расчёт. Допускаемые напряжения (тяжения) обосновываются программой LineMech (LineMechCad) "Механический расчёт проводов, тросов и самонесущих кабелей". Оттуда же, из файлов исходных данных, предусмотрен импорт климатических условий, уточнений климатических параметров и коэффициентов надёжности. Там же приводятся значения погонных, приведённых нагрузок для последующего учёта проектировщиком нагрузок на несущие конструкции (опоры, порталы и.т.п.) от тяжения проводов, тросов, самонесущих кабелей и различных воздействиях климатических условий. Внимание. Согласно 2.5.185 ПУЭ механический расчет ОКГТ, ОКФП, ОКСН должен производиться на расчетные нагрузки по методу допускаемых напряжений с соблюдением всех остальных требований, как для проводов и тросов ВЛ, см. раздел ПУЭ "Подвеска волоконно-оптических линий связи на BЛ." Габариты с пересекаемыми сооружениями и естественными препятствиями согласно ПУЭ обеспечиваются программой LineCross (LineCrossCad) "Расчёт пересечений ВЛ связи и электропередачи с инженерными сооружениями и естественными препятствиями". В исходных данных программы отражаются принятые проектом напряжения (тяжения) по всем участкам проектируемой ВЛ, отпайкам. Пользователям выдается предупреждение в случае неправильного применения коэффициентов надёжности к нормативным нагрузкам согласно 2.5.11 ПУЭ 7 издания, а в исходных данных они представлены, по умолчанию, равными единице. Программа позволяет выполнить расчёты как для нового строительства, так и для реконструкции, используя как требования ПУЭ-7, так и более ранних. Для монтажников в результатах расчёта должны быть представлены монтажные тяжения и визируемые стрелами провеса пролёты для всех анкерных участков ВЛ. Программа предусматривает, если необходимо, расчёты с учетом веса натяжных гирлянд изоляторов в пролётах с ослабленным тяжением. Программа может быть использована для расчёта монтажных тяжений и стрел провеса самонесущих изолированных проводов ВЛ 0.4, 6-20 кВ, а также самонесущих оптоволоконных кабелей связи (ВОЛС, ВОЛС ВЛ). Расчёт (по умолчанию) производится без учета последующей вытяжки проводов, тросов, кабелей в процессе эксплуатации. При монтаже должна быть учтена соответствующая перетяжка. С учётом последующей вытяжки монтажные тяжения и стрелы провеса подсчитываются по процентам вытяжки, указанным для проводов, тросов в литературе, для кабелей, – в Правилах по подвеске и монтажу самонесущих ВОК. Рекомендуем прикладывать к проекту оба расчёта, без учёта (установившийся режим тяжения) и с учётом вытяжки, для чёткого отслеживания монтажной организацией процесса вытяжки при монтаже. Для проведения расчётов используются данные из материалов расстановки опор по профилю или существующих конструкций с подвесным (промежуточным), либо анкерным креплением проводов, самонесущих кабелей. Задавая в качестве "троса" самонесущий кабель или грозозащитный трос с оптоволокном, удобно, в одной строке результатов расчёта, отслеживать соотношение стрел провеса провода и кабеля (троса). В качестве "провода" может быть указан провод существующей линии электропередачи с напряжением, определенным по замерам стрел провеса и тяжений при температурах замеров. Программа применима для любой климатической зоны. В "Помощи" к программе, кроме описания вводимых исходных данных, приведены рекомендации по использованию расчёта, его месту в конкретном проекте. Результаты расчёта представлены таблицами Excel. Вид выходных таблиц программы привычен для заказчиков и монтажников. Из таблиц возможно формирование любых, принятых в организации, форматов проектных документов. Учтите, что при низких температурах самонесущие изолированные провода и кабели не монтируются. По просьбе заказчиков результаты расчёта выдаются в разном виде. Результаты расчёта по форме 1 представлены вначале таблицами тяжений на анкерных участках, затем стрелами провеса, согласно классическому подходу, представленному в учебниках и отраслевых материалах: Результаты расчёта по форме 2 представлены тяжениями и стрелами провеса отдельно по каждому анкерному участку: По внесённым исходным данным для контроля или использования в проекте программой формируется журнал расстановки опор (для ВОЛС - журнал подвески ВОК на опорах ВЛ). По желанию, журнал расстановки опор может быть дополнен данными либо в программе, либо непосредственно в таблице Excel. По умолчанию, без внесения дополнительных данных для журнала в интерфейсе программы, журнал расстановки опор формируется по данным для расчёта тяжений и стрел провеса. LineMountCad Уникальные возможности AutoCAD (не ниже 2007 и не LT) позволили по новому взглянуть на применение AutoCAD в автоматизации проектирования. При этом не требуется ни первоначальной настройки стандартной конфигурации AutoCAD, ни каких-либо оболочек к нему. По данным журнала расстановки опор и результатам расчёта по программе появилась возможность сформировать новую выходную форму, перспективную для применения в проектах ВЛ и ВОЛС ВЛ. Полученная выходная форма гармонично может быть применена в проектах ВЛ, например, при замене проводов, грозозащитного троса, при замене гасителей вибрации согласно новым требованиям, в проектах ВОЛС ВЛ при подвеске ОКСН и ОКГТ. Эта форма может заменить привычные таблицы монтажных тяжений и стрел провеса своей наглядностью и простотой создания. Задавая в качестве "троса" провод с большим сечением при замене старого провода, удобно, в одной строке результатов расчёта, отслеживать соотношение стрел провеса старого и нового провода (или наоборот, в качестве "троса" старый провод, а в качестве "провода" - новый). В качестве "провода" может быть указан провод существующей линии электропередачи с напряжением, определенным по замерам стрел провеса и тяжений при температурах замеров. Справочники проводов, тросов, самонесущих кабелей открыты для дополнения и изменения. При применении негостированных самонесущих кабелей ВОЛС необходимо, для внесения в справочник, отдельно по каждому проекту, запрашивать характеристики кабелей у завода - изготовителя.
