Расчёт компенсирующих грузов при отклонении гирлянд изоляторов под воздействием ветра и тяжения,
для устойчивости гирлянд при низшей температуре и проверка вырывающих усилий на крепление
проводов и кабелей линий связи и электропередачи

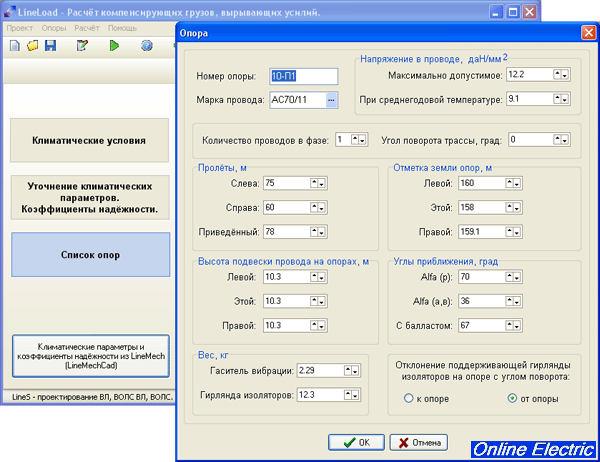

Расчёт по программе
LineLoad производится для окончательного решения по расстановке опор по профилю, может производиться до или после расчётов монтажных тяжений и стрел провеса (LineMount или LineMountCad) с возможным их пересчётом, если переустанавливаются опоры.
Полностью поведение провода, троса, самонесущего кабеля оценивается программой
LineMech (LineMechCad), в которой, кроме прикидочных монтажных режимов, представлены нагрузочные режимы (наибольшие нагрузки, низшие температуры), режимы, необходимые для других расчётов, в том числе для определения габаритного пролёта.
Оттуда же, из файлов исходных данных, предусмотрен импорт климатических условий, уточнений климатических параметров и коэффициентов надёжности.
Допускаемые напряжения (тяжения) обосновываются программой LineMech (LineMechCad) или, для прокладки самонесущих кабелей ВОЛС на существующих ВЛ программой
LineMount (LineMountCad).
Габариты с пересекаемыми сооружениями и естественными препятствиями согласно ПУЭ обеспечиваются программой
LineCross (LineCrossCad).
Программа
LineLoad обеспечивает:
1. Определение веса компенсирующего груза (балласта или, при небольшом весе, гасителей вибрации), наибольшего из результатов двух расчётов для промежуточных и промежуточно-угловых опор линий электропередачи:
- для компенсации опасного отклонения поддерживающих гирлянд изоляторов под воздействием ветра и тяжения;
- для обеспечения устойчивости поддерживающих гирлянд изоляторов при низшей температуре.
2. Определение вырывающего усилия на штыревые изоляторы, которые может сорвать со штырей, вырывающего усилия на опоры.
3. Определение вырывающего усилия на поддерживающее крепление самонесущих кабелей связи как в случае ВОЛС, так и ВОЛС ВЛ.
4. Решение вопроса применения повышенной опоры, перестановки опор или ослабление тяжения на участке трассы.
5. Принятие радикального решения по замене промежуточной опоры ВЛ на анкерную.
6. Замена промежуточного, поддерживающего крепления самонесущего кабеля связи на натяжное, что возможно в некоторых случаях.
7. Подвеска кабеля ВОЛС ВЛ выше по опоре.
8. Окончательное решение по расстановке опор ВЛ по профилю.
В "Помощи" к программе, кроме описания вводимых исходных данных,
приведены рекомендации по использованию расчёта, его месту в конкретном
проекте.

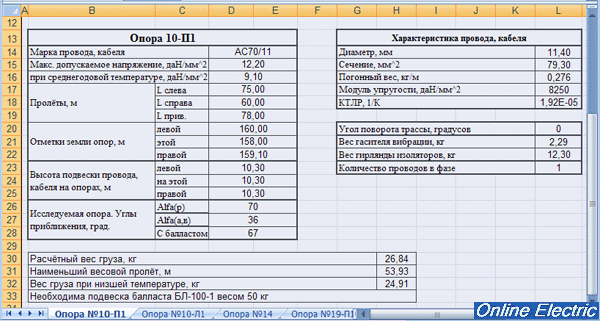

Результаты расчёта представлены таблицами Excel. Каждый расчёт на отдельном листе Excel.
