Механический расчёт проводов, тросов и самонесущих кабелей линий связи и электропередачи


Классический механический расчёт. Учитывает все соотношения критических пролетов.

Программа LineMech выполняет расчёты нагрузок, критических пролетов, тяжений, напряжений и стрел провеса проводов, тросов, самонесущих кабелей (в том числе ВОЛС), линий электропередачи любого напряжения в расчётных (ПУЭ) и монтажных режимах. В результатах расчёта они представлены в порядке, соответствующем "ручному" расчёту, как в учебниках.
Расчёт производится по методу допускаемых напряжений.

Внимание. Согласно 2.5.185 ПУЭ механический расчет ОКГТ, ОКФП, ОКСН должен производиться на расчетные нагрузки по методу допускаемых напряжений с соблюдением всех остальных требований, как для проводов и тросов ВЛ, см. раздел ПУЭ "Подвеска волоконно-оптических линий связи на BЛ."

С помощью программы LineMech осуществляется:

1. Визуальный подбор напряжения в материале провода, троса, силовой части самонесущего кабеля с учетом:
- допускаемых напряжений (тяжений) согласно ПУЭ, ГОСТ, ТУ на провода, тросы, самонесущие кабели;
- допускаемых тяжений на несущие конструкции (опоры, порталы и т.п.);
- возможного дополнительного снижения нагрузок на несущие конструкции при запасе габарита.
2. Определение габаритного пролёта при выбранном типовом проекте опор, порталов.
3. Выбор типового проекта массовых опор линии, исходя из габарита;
4. Возможность сравнения стрел провеса провода и троса, провода и самонесущего кабеля в различных режимах.
Подбор напряжения в тросе, ОКГТ по условию соблюдения расстояния между проводом и тросом в пролёте и с целью снижения нагрузок на опоры.
5. Экспертная, проектная проверка выполненных замеров стрел провеса и тяжений.
6. Определение расчётных напряжений по замерам стрел провеса и тяжений при температурах замера для существующих проводов линий электропередачи.
7. В версии LineMechCad - построение шаблонов для расстановки опор и кривых провисания проводов, тросов, кабелей при различных температурах.

В результатах расчётов представлены значения погонных, приведённых нагрузок для последующего учёта проектировщиком нагрузок на несущие конструкции (опоры, порталы и.т.п.) от тяжения проводов, тросов, самонесущих кабелей и различных воздействиях климатических условий.

Пользователям выдается предупреждение в случае неправильного применения коэффициентов надёжности к нормативным нагрузкам согласно 2.5.11 ПУЭ 7 издания, а в исходных данных они представлены, по умолчанию, равными единице.

Программа позволяет выполнить расчёты как для нового строительства, так и для реконструкции, используя как требования ПУЭ-7, так и более ранних.

Одна из самых эффективных по степени автоматизации программ: при "ручном" расчёте средний специалист затрачивает около пяти дней, опытный - три дня, программа просчитывает все режимы за считанные секунды.
Данные по проводам, тросам и самонесущим кабелям хранятся в справочном файле, доступном для редактирования и дополнения.
При применении негостированных самонесущих кабелей ВОЛС необходимо, для внесения в справочник, отдельно по каждому проекту, запрашивать характеристики кабелей у завода - изготовителя.

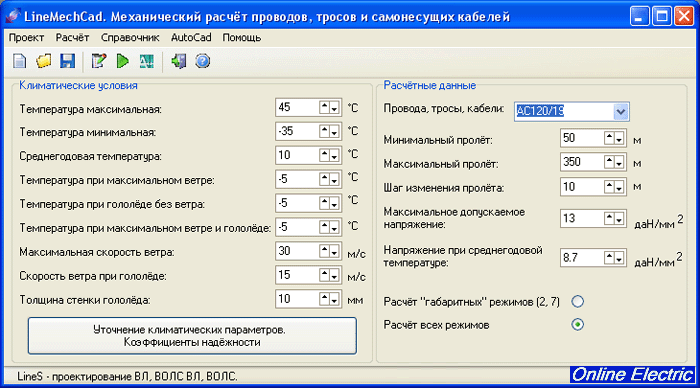

Рис.1 Ввод исходных данных для расчёта.

Количество режимов, заложенных в программе для расчёта избыточно, вплоть до +70 градусов (требования при переходах через железные дороги), первые режимы нагрузочные (наибольшие нагрузки, низшие температуры), далее режимы, необходимые для других расчётов, в том числе для определения габаритного пролёта, последние - монтажные (только анкерные крепления).

В "Помощи" к программе, кроме описания вводимых исходных данных, приведены рекомендации по использованию расчёта, его месту в конкретном проекте.

Результаты расчёта экспортируются в Excel, откуда могут быть перенесены в проектные документы любого формата данных.

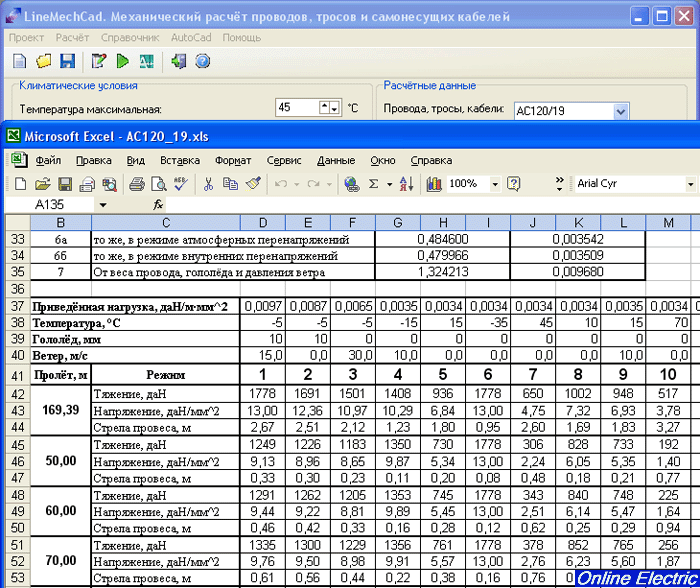

Рис.2 Отображение результатов расчёта.

В распечатке результатов приводятся все исходные данные, включая справочные (для контроля), расчётные значения критических пролётов, погонные и приведённые нагрузки, тяжения, напряжения и стрелы провеса для заданных значений пролётов и выбранных режимов.

В версии программы LineMechCad запускается установленный на компьютере AutoCad (не ниже 2007 и не LT) для построения шаблонов расстановки опор по профилю и кривых провисания проводов, тросов и кабелей при разных температурах.
При этом не требуются предварительные настройки AutoCad и установка оболочек к нему.

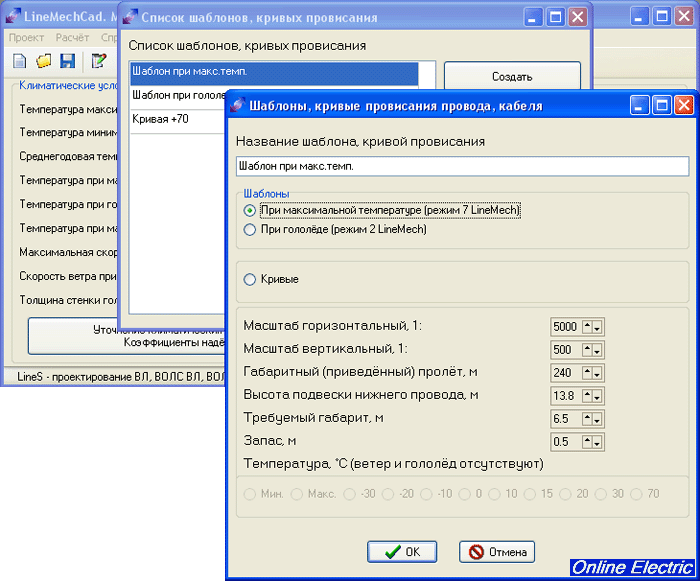

Рис.3 Ввод исходных данных для построения шаблонов и кривых.

Результатом применения AutoCad является получение нужного шаблона для расстановки опор по профилю (см. рис.), используемого при распечатке на плёнке на бумажном профиле, либо блоком в формате AutoCAD или импортируемом в другие графические системы.
Кривые провисания используются для оценки габаритов пересечений при разных температурах и устойчивости гирлянд изоляторов при низших температурах. Для наглядности кривые провисания удобно показывать на профилях ВЛ.

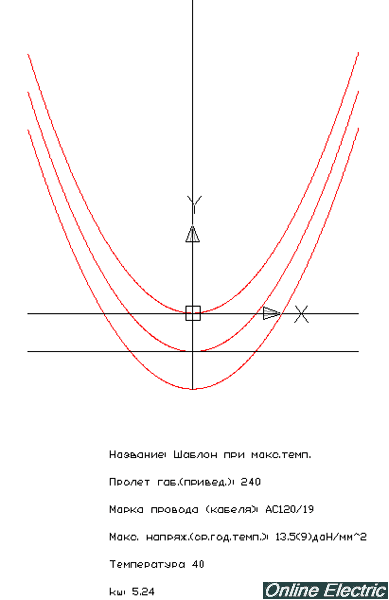

Рис.4 Шаблон для расстановки опор по профилю.
