Расчет электрического освещения

Точечный метод расчета для круглосимметричных источников света

Порядок расчета:

1.     Предварительно размещаются источники света в освещаемом помещении. Наиболее  часто встречается способ размещения источников света рядами. Светильники нумеруют.

2.     Выбираются минимум две точки расчета, обычно между рядами (рис.1а).

Рис.1



3.     В расчетных точках определяется условная освещенность е, создаваемая ближайшими источниками света (е1, е2, е3, е4, е5, е6, е7, е8). Часто возникают затруднения в определении числа ближайших светильников, которые необходимо учитывать при расчетах. Обычно принимаются светильники с трех наименьших расстояний d.

-         Для определения е используются пространственные изолюксы условной горизонтальной освещенности, которые строятся для каждого типа светильника [40]. Например, на рис.2.2б изображены изолюксы для светильника УПМ-15.

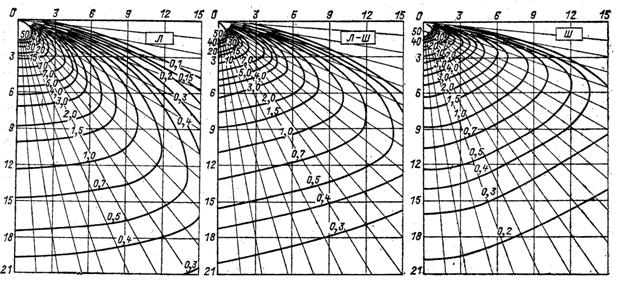

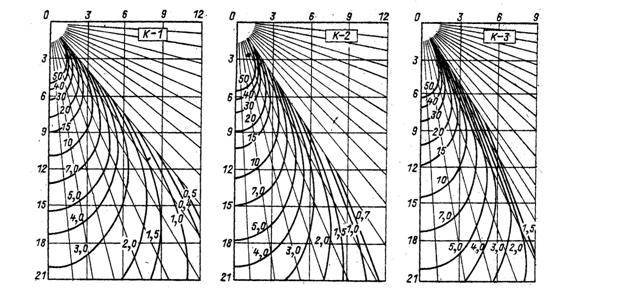

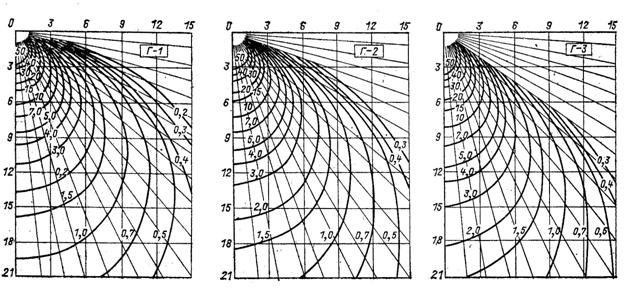

При отсутствии изолюкс для данного светильника используются пространственные кривые горизонтальной освещенности для различных типов кривых силы света (рис.2-3).

В обоих случаях световой поток лампы принимается равным 1000 лм. Значения е зависят от светораспределения светильника, d, hp. Величина d определяется, как правило, исходя из законов геометрии или обмером по масштабному плану.


-    Для определения е на графиках находится точка с координатами (d; hp). Ось d соответствует оси абсцисс, а ось  hp – оси ординат.

-         Освещенность е будет равна значению, указанному на ближайшей к точке кривой.


Рис.2

Рис.3



4.     Для каждой расчетной точки определяется суммарная условная освещенность: SеА и SеБ

5.     Выбирается расчетная точка с меньшей освещенностью.

6.     Для выбранной точки определяется световой поток:

,

где Кз – коэффициент запаса лампы; m=1.1-1.2 – коэффициент, учитывающий действие удаленных светильников и отраженную составляющую.

7.     По найденному световому потоку выбирается стандартная лампа, при этом ее поток Фл должен находиться от расчетного Ф в следующих пределах: .
