Расчет электрического освещения

Точечный метод расчета

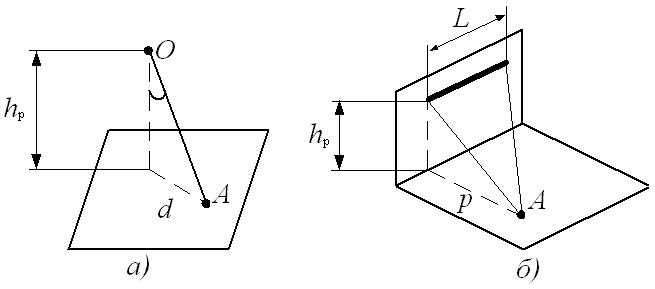

     Расчет освещения в точке горизонтальной, вертикальной или наклонной плоскости точечным методом связан с определением светового потока, падающего от излучателей любой формы на элементарную площадку, содержащую расчетную точку (рис.). На рисунке приняты следующие обозначения: A – расчетная точка, hp – высота расположения осветительного прибора (О) относительно расчетной плоскости; d, р – расстояние от проекции оси светильника на освещаемую поверхность до расчетной точки.
     Все многообразие форм излучателей по процессу формирования освещенности в точке подразделяется на:
     1. Точечные – это источники света, от каждого из которых в расчетную точку может упасть только один луч. Точечным можно считать излучатель, размеры которого не превышают 0,2 расстояния до освещаемой точки пространства. К точечным излучателям относятся: прожекторы, осветительные приборы с ДРЛ, МГЛ, НЛВД, НЛНД (рис. а).
     2. Линейные (светящие линии) – это источники света, от каждого из которых в расчетную точку может сходиться множество лучей, лежащих в одной плоскости. Линейным можно считать излучатель, длина которого превышает (1/2)hp. К линейным относятся люминесцентные светильники (рис. б).
     3. Поверхностные – это источники света, от каждого из которых в расчетную точку может сходиться множество лучей, образующих телесный угол, приближающийся в пределе к 2π. К ним относятся, например, установки отраженного света в виде световых потолков.

Рис.
