Расчет зоны защиты двойных стержневых молниеотводов разной высоты

Зона защиты двух стержневых молниеотводов разной высоты h1, и h2 £ 150 м приведена на рис.

По степени надежности защиты различают два типа зон:

А – степень надежности защиты превышает 99,5%;

Б – степень надежности защиты составляет 95-99,5%.

Габаритные размеры торцевых областей зон защиты h01, h02, r01, r02, rx1, rx2 определяются по тем же формулам, что и для зон защиты обоих типов одиночного стержневого молниеотвода.

Зона защиты одиночного стержневого молниеотвода высотой h представляет собой круговой конус, вершина которого находится на высоте h0<h. На уровне земли зона защиты образует круг радиусом r0. Горизонтальное сечение зоны защиты на высоте защищаемого сооружения hx представляет собой круг радиусом rx.

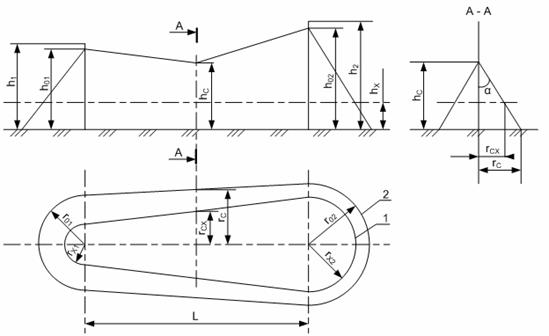

Рис. –  Зона зашиты двух стержневых молниеотводов разной высоты

Зоны защиты одиночных стержневых молниеотводов высотой h£150 м имеют следующие габаритные размеры.

Зона A:

h0=0,85h;

(1)

r0=(1,1-0,002h)h;

(2)

rx=(1,1-0,002h)(h-hx/0,85).

(3)

Зона Б:

h0 =0,92h;

(4)

r0 =1,5h;

(5)

rx=1,5(h-hx/0,92).

(6)



Ожидаемое количество поражений N молнией в год производится по формулам:

для сосредоточенных зданий и сооружений (дымовые трубы, вышки, башни)

,                                  (7)

где n – среднегодовое число ударов молнии в 1 км2 земной поверхности в месте нахождения здания или сооружения, 1/(км2·год);

для зданий и сооружений прямоугольной формы

,             (8)

где A – длина объекта, м; B – ширина объекта, м.

для протяженных объектов

.                                (9)

Выбор типа зоны защиты осуществляется в соответствии с [30] в зависимости от назначения, географического местоположения, классов взрыво- и пожароопасности защищаемого объекта, а также с учетом средней продолжительности гроз в год.

В зависимости от N и tCP из [30] определяется требуемый тип зоны молниезащиты

Габаритные размеры внутренней области зоны защиты определяются по формулам:

;

 (10)

;

 (11)

,

 (12)

где значения hc1 и hc2 вычисляются по формулам:

Зона А:

при L £ h

;

при 2h < L £ 4h

;

Зона Б:

при L £ h

;

при h < L £ 6h

.

Для двух молниеотводов разной высоты построение зоны А двойного стержневого молниеотвода выполняется при L £ 4hmin, а зоны Б — при L £ 6hmin. При соответствующих больших расстояниях между молниеотводами они рассматриваются как одиночные.

При проверке защищенности объекта проверяется соблюдение условий

;

;

A<L или /2<

(13)
