LineCross

Расчёт пересечений ВЛ связи и электропередачи с инженерными сооружениями и естественными препятствиями

Программа LineCross предназначена для расчёта габаритов (расстояний по вертикали) пересечений воздушных линий связи и электропередачи с инженерными сооружениями и естественными препятствиями.

В основе расчёта заложен метод допускаемых напряжений. Ядро программы - полный механический расчёт.

Допускаемые напряжения (тяжения) обосновываются программой LineMech (LineMechCad) "Механический расчёт проводов, тросов и самонесущих кабелей".

Внимание. Согласно 2.5.185 ПУЭ механический расчет ОКГТ, ОКФП, ОКСН должен производиться на расчетные нагрузки по методу допускаемых напряжений с соблюдением всех остальных требований, как для проводов и тросов ВЛ, см. раздел ПУЭ "Подвеска волоконно-оптических линий связи на BЛ."

Пользователям выдается предупреждение в случае неправильного применения коэффициентов надёжности к нормативным нагрузкам согласно 2.5.11 ПУЭ 7 издания, а в исходных данных они представлены, по умолчанию, равными единице.

Программа позволяет выполнить расчёты как для нового строительства, так и для реконструкции, используя как требования ПУЭ-7, так и более ранних.

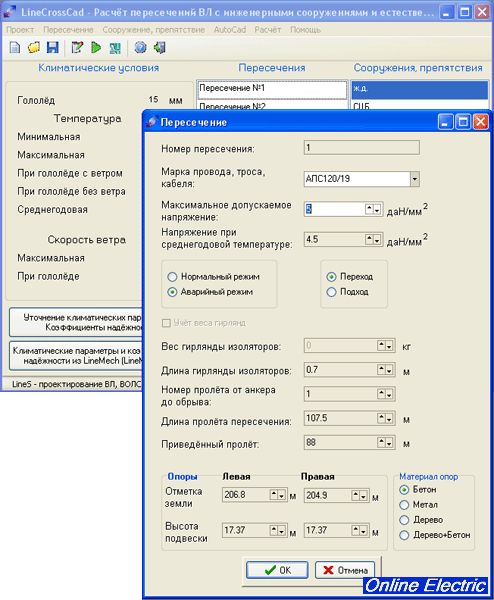

В исходных данных программы можно сохранить все пересечения (пролёты пересечений с перечнем пересекаемых сооружений) по проектируемой ВЛ.
Программа предусматривает любые варианты расчёта: переходы, подходы, с учётом веса гирлянд изоляторов, расчёт аварийных режимов.
При задании для пересекаемого сооружения максимальной температуры или температуры при гололеде без ветра производится проверка на большую стрелу провеса.
Для проведения расчётов используются данные из материалов инструментальных изысканий, продольный профиль проектируемой линии и отметки по пересекаемым сооружениям. Можно использовать данные качественно выполненных глазомерных изысканий.
Предусмотрен импорт климатических условий, уточнений климатических параметров и коэффициентов надёжности из файлов исходных данных к программе LineMech (LineMechCad).



Программа применима для любой климатической зоны.

В "Помощи" к программе, кроме описания вводимых исходных данных, приведены рекомендации по использованию расчёта, его месту в конкретном проекте.

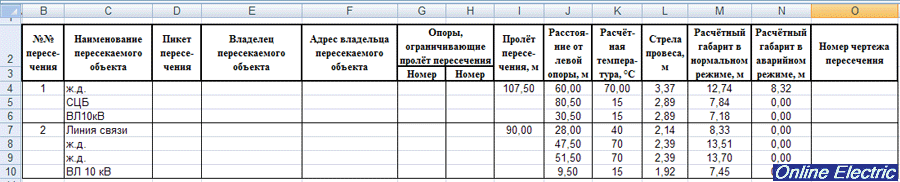

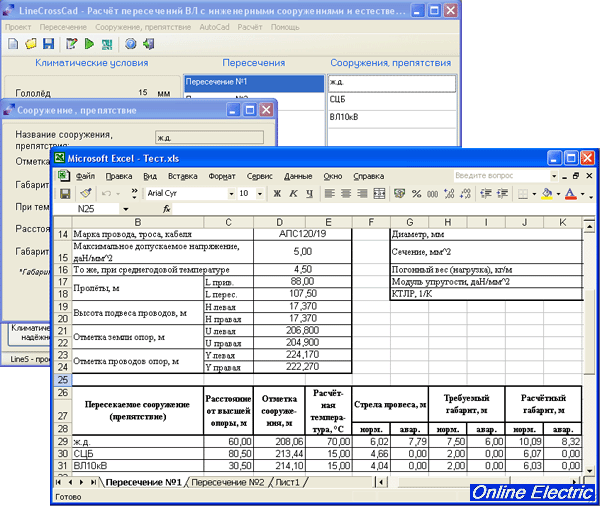

Результаты расчёта формируются в Excel, содержат все исходные данные для контроля, включая справочные, для размещения в обосновывающих материалах и подлинниках расчетов проекта и табличку для экспорта результатов расчёта габаритов на чертёж пересечения.
Отмечено, что проектные организации предпочитают размещать на чертеже (детали) пересечения полностью весь результат расчёта, с исходными данными, что показывает заказчику проекта полноту разработки.
Справочник проводов, тросов и самонесущих кабелей открыт для дополнения и изменения.
При применении негостированных самонесущих кабелей ВОЛС необходимо, для внесения в справочник, отдельно по каждому проекту, запрашивать характеристики кабелей у завода - изготовителя.



Кроме непосредственно расчёта габаритов, программой формируется Ведомость пересекаемых объектов (сооружений, препятствий), которая может быть подкорректирована и включена пользователем в состав проектной документации.

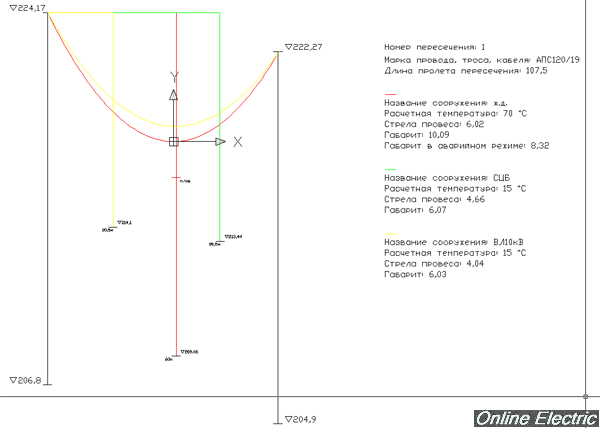

В версии LineCrossCad производится построение в AutoCad (не ниже 2007 и не LT) эскиза пересечения, выбранного из введённых в программу пересечений. Предлагается применить масштаб к эскизу по горизонтали и вертикали, по умолчанию 2000/200.
Выведенный в AutoCad эскиз является основой для оформления чертежа (Детали) пересечения, может быть экспортирован в другие графические системы.
