Теоретический расчет механических характеристик трехфазного асинхронного короткозамкнутого электродвигателя, запуск и работа которого осуществляется от однофазной сети посредством векторно-алгоритмической коммутации статорных обмоток

Стальная М.И., Еремочкин С.Ю., Еремочкина А.В.
АлтГТУ им. И.И.Ползунова, г. Барнаул, Россия

Как показали проведенные расчетные исследования, использование известных методик теоретического определения характеристик трехфазного асинхронного электродвигателя, запуск и работа которого осуществляется от однофазной сети посредством векторно-алгоритмической коммутации статорных обмоток, невозможно по причине отсутствия непрерывной синусоидальности напряжения, поступающего на обмотки электродвигателя, и одновременного неравенства напряжения по величине в каждый момент времени на разных статорных обмотках. В связи с этим, был применен метод ВАР (векторно-алгоритмических расчетов) нахождения среднего значения потокосцепления и метод расчета среднего значения векторов напряжения статорных обмоток электродвигателя при векторно-алгоритмическом управлении [1, 2].

В результате проведенных многочисленных исследований, сформулирована методика [3, 4] расчета среднего значения векторов напряжения статорных обмоток электродвигателя. На основании методики расчета среднего значения векторов напряжения статорных обмоток электродвигателя при векторно-алгоритмическом управлении, составлена обобщенная блок-схема алгоритма (рисунок 1).

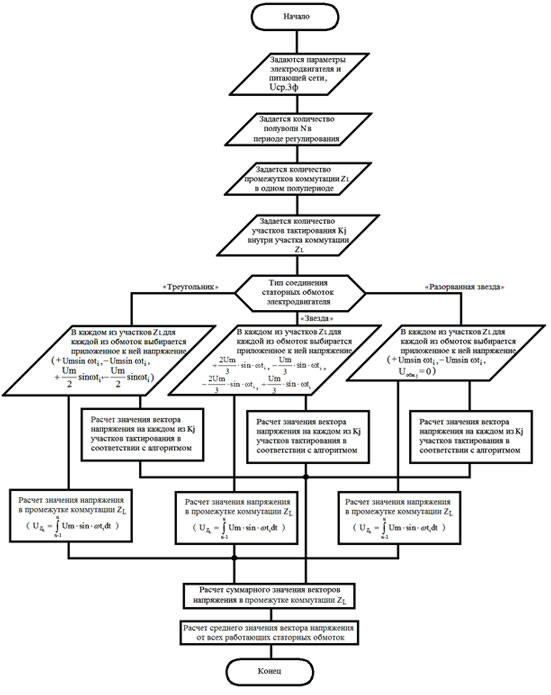

Рисунок 1 - Обобщенная блок-схема алгоритма расчета среднего значения векторов напряжения статорных обмоток электродвигателя при векторно-алгоритмическом управлении

С целью автоматизации, на основании алгоритма расчета среднего значения векторов напряжения статорных обмоток электродвигателя, разработана специализированная программа расчета.

На рисунке 2 представлено главное меню программы, в котором производится задание параметров электродвигателя и питающей сети.


Рисунок 2 – Главное меню программы расчета среднего значения векторов напряжения статорных обмоток электродвигателя при векторно-алгоритмическом управлении

В главном меню задаются параметры электродвигателя и питающей сети. После выбора способа соединения обмоток статора появляется меню выбора параметров напряжения, поступающего на статорные обмотки (рисунок 3).


Рисунок 3 – Меню выбора параметров напряжения, поступающего на статорные обмотки

После выбора параметров напряжения, поступающего на статорные обмотки, в каждом из промежутков коммутации ZL (рисунок 4) появляются осциллограммы напряжения для каждой из статорных обмоток (А, В и С) в отдельном окне, с возможностью сохранения осциллограмм в файл с расширением .jpg, .png, .bmp, .gif.

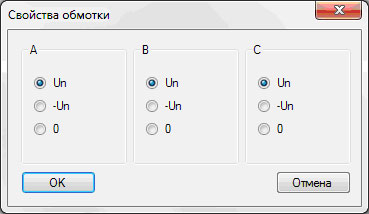

Рисунок 4 – Меню выбора параметров напряжения, поступающего на статорные обмотки, в каждый промежуток коммутации ZL

Далее в главном меню программы нажимается кнопка «получить данные расчета» и программа производит расчет средних значений векторов напряжения статорных обмоток в каждом промежутке коммутации ZL в соответствии с алгоритмом.

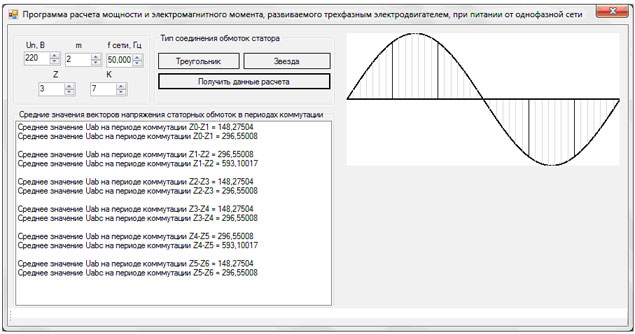

Рисунок 5 – Главное меню программы с расчетом среднего значения вектора напряжения в каждом из промежутков коммутации

При несимметричном питании статора (при векторно-алгоритмической коммутации статорных обмоток) электродвигателя, работу асинхронного электродвигателя лучше всего представить, разложив несимметричную систему напряжений на две симметричные системы - прямую и обратную [5]. Тогда результирующий электромагнитный момент от этих составляющих напряжений для асинхронного двигателя равен алгебраической сумме:

Механические характеристики для прямой и обратной составляющих строятся в соответствии с формулой Клосса:

Тогда результирующий электромагнитный момент асинхронного двигателя находится по формуле (1).

Таким образом, с помощью предложенного алгоритма и программного обеспечения возможно производить теоретический расчет механических характеристик трехфазного асинхронного короткозамкнутого электродвигателя, запуск и работа которого осуществляется от однофазной сети посредством векторно-алгоритмической коммутации статорных обмоток.

Список литературы

1 Стальная М.И., Еремочкин С.Ю. Векторно-алгоритмический метод расчет электрической мощности и электромагнитного момента на валу трехфазного асинхронного короткозамкнутого электродвигателя при питании от однофазной сети посредством векторно-алгоритмического управления // Научно-технический прогресс в сельскохозяйственном производстве: материалы международной научно-технической конференции – Минск : РУП «НПЦ НАН Беларуси по механизации сельского хозяйства», 2012. - Т. 3. - С. 103-108.

2 Khalina T.M., Stalnaya M.I., Eremochkin S.Y., Sadovnikov D.Y. CALCULATION OF ELECTRIC POWER AND ELECTROMAGNETIC TORQUE OF THE SINGLE-PHASE ASYNCHRONOUS SHORT CIRCUITED MOTOR USING VECTOR CONTROLLING // Proceedings of the VIII International Conference on Technical and Physical Problems of Power Engineering (ICTPE-2012, 5-7 September 2012, Fredrikstad, Norway). 2012. Number 5. Code 00PLL05. P. 18-21.

3 Халина Т.М., Стальная М.И., Еремочкин С.Ю. Векторно-алгоритмический метод расчета мощности и электромагнитного момента электродвигателя // Известия Томского политехнического университета. 2012. Том 321, №4 . С.75-79.

4 Халина Т.М., Стальная М.И., Еремочкин С.Ю., Тищенко А.И. Методика расчета мощности и электромагнитного момента, развиваемого электродвигателем при векторно-алгоритмическом управлении в условиях сельскохозяйственного производства // Ползуновский вестник. 2011. №2/2. С. 307-313.

5 Ковчин, С. А. Теория электропривода / С. А. Ковчин, Ю. А. Сабинин. - СПб.: Энергоатомиздат. Санкт-Петербургское отд-ние, 2000. – 496 с.
